BDF-Holme starr
| Bestell-Nr. Zeichnung | Maß HV in mm | Beschreibung | Holmhöhe in mm | Gewicht ca. kg |
|---|---|---|---|---|

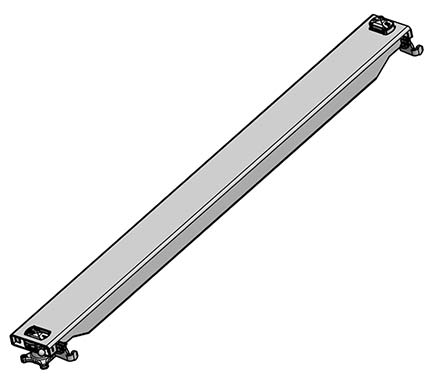

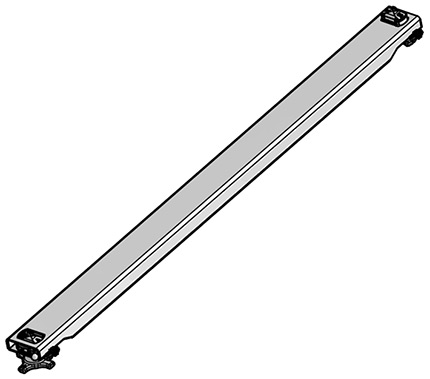

| 410.075.000 | CH 05 160 A | Kombi-Holm grundiert mit integrierten Verriegelungen CV 05 105 A | 85 | 70 |
| 410.075.050 | CH 05 160 A | Kombi-Holm "roh" (nicht grund.) mit integ. Verriegelungen CV 05 105 A | 85 | 70 |

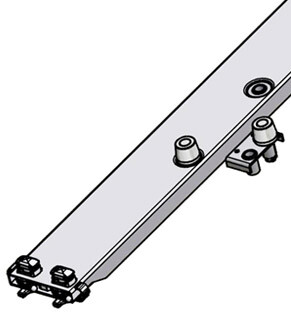

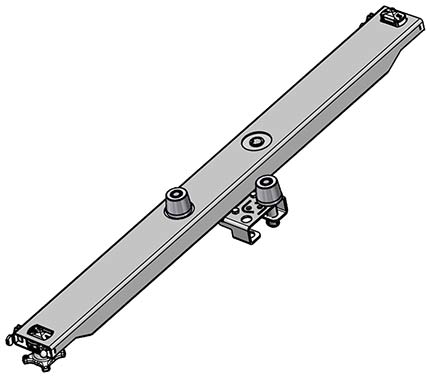

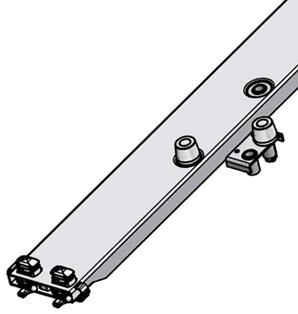

| 410.078.000 | CH 05 160 A/ER | Kombi-Holm grundiert mit 2 Einweisrollen, verzinkt, inkl. Leerlagerung, mit integrierten Verriegelungen CV 05 105 A | 85 | 88 |

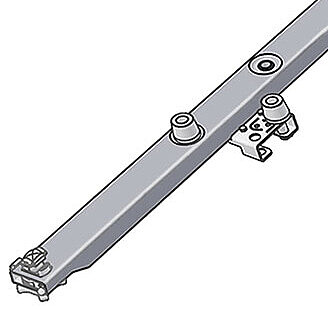

| 410.078.500 | CH 05 160 A/ER | Kombi-Holm "roh" (nicht grundiert) mit 2 Einweisrollen, verzinkt, inkl. Leerlagerung, mit integrierten Verriegelungen CV 05 105 A | 85 | 88 |
| 410.078.100 | CH 05 160 A | Kombi-Holm grundiert für 2 Einweisrollen, mit angeschweißter Halterung für Leerlagerung, ohne Einweisrollen, ohne Leerlagerung | 85 | 78 |

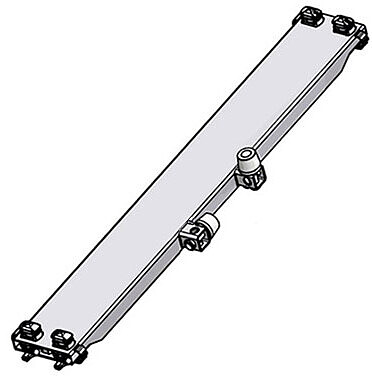

| 410.077.000 | CH 05 160 A/ER | Kombi-Holm grundiert mit 2 Einweisrollen und angeschweißter Vierkant-Einweisrollenhalterung, mit integ. Verriegelungen CV 05 105 A | 85 | 78 |
| 410.077.500 | CH 05 160 A/ER | Kombi-Holm "roh" (nicht grundiert) m. 2 Einweisrollen u. angeschweißter Vierkant-Einweisrollenhalterung, mit integ.Verriegelungen CV 05 105 A | 85 | 78 |
| 410.080.000 | CH 05 200 A | Kombi-Holm grundiert mit integrierten Verriegelungen CV 05 105 A | 100 | 80 |
| 410.080.100 | CH 05 200 A | Kombi-Holm "roh" (nicht grundiert) mit integrierten Verriegelungen CV 05 105 A | 100 | 80 |
| 410.080.254 | CH 05 200 S | Kombi-Holm grundiert sehr flach, nach DIN 283/284, für Fahrgestelle Euro VI, inkl. integrierter Verriegelungen mit sehr flacher Spannmutter | 80 | 62 |
| 410.088.000 | CH 05 200 A/ER | Kombi-Holm grundiert mit 2 Einweisrollen, verzinkt, inkl. Leerlagerung, mit integrierten Verriegelungen CV 05 105 A | 100 | 96 |
| 410.088.100 | CH 05 200 A | Kombi-Holm grundiert für 2 Einweisrollen, mit angeschweißter Halterung für Leerlagerung, ohne Einweisrollen, ohne Leerlagerung | 100 | 85 |
| 410.088.400 | CH 05 200 A | Kombi-Holm "roh" (nicht grundiert) für 2 Einweisrollen, mit angeschw. Halterung für Leerlagerung, ohne Einweisrollen, ohne Leerlagerung | 100 | 85 |
Stand 04/2018; Änderungen vorbehalten; Alle Verriegelungsteile sind galvanisch verzinkt und nicht montiert.
